Trong hệ thống các thiết bị, phụ kiện thang máy thì đối trọng thang máy là thiết bị quan trọng, không thể thiếu, mang tới nhiều tác dụng hơn chúng ta biết. Cùng Thang máy Nhà Việt theo dõi trong bài viết dưới đây để hiểu rõ hơn về thiết bị này!

Đối trọng thang máy là gì?

Đối trọng thang máy là một thiết bị trong cấu tạo của thang máy có tác dụng mang lại sự cân bằng cho hệ thống treo cabin và giúp việc nâng và hạ cabin trở nên đơn giản hơn, giúp giảm kích thước và năng lượng cần dùng của động cơ.

Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.

Đối trọng thang máy được đặt trong trục hành trình thang máy (giếng thang), có thể đặt ở bên cạnh hoặc phía sau cabin thang máy tùy thuộc vào thiết kế của cửa thang máy.

Đối trọng chủ yếu được sử dụng cho các loại thang máy cáp kéo có phòng máy hay không có phòng máy.

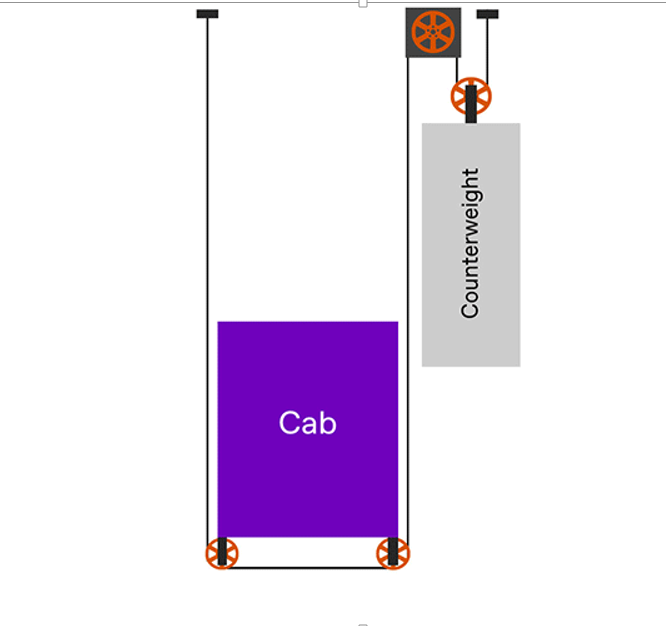

Đối Trọng Thang Máy Là Gì? Cấu Tạo Và Nguyên Lí Hoạt Động — *Đối trọng thang máy là gì?*

Các loại đối trọng thang máy

Dựa theo chất liệu, đối trọng có thể được chia làm 2 loại phổ biến:

Đối trọng đúc (Bê tông): Các khối đối trọng thường được đúc từ bê tông hoặc kim loại, có độ chính xác cao về trọng lượng. Ưu điểm của đối trọng này là giá thành phải chăng, nhưng nhược điểm là khá tốn diện tích lắp đặt nên chỉ phù hợp với thang máy có trọng lượng nhỏ.
Đối trọng hàn (thép/gang): Thường được tạo thành từ các tấm thép hàn lại. Loại đối trọng thang máy này có ưu điểm là linh hoạt hơn trong việc điều chỉnh trọng lượng đối trọng và tiết kiệm diện tích hơn. Tuy nhiên, giá thành của đối trọng này sẽ cao hơn khá nhiều so với đối trong đúc.

Dựa theo thiết kế thì đối trọng được chia làm 2 loại:

Đối trọng liền khối: Được đúc nguyên khối, có độ bền cao và ổn định. Loại đối trọng này thường là đối trọng đúc – làm từ bê tông.
Đối trọng điều chỉnh: Đối trọng điều chỉnh có thể thay đổi trọng lượng bằng cách thêm hoặc bớt các khối cân bằng.

Công dụng của đối trọng thang máy

Bên cạnh công dụng chính của đối trọng thang máy là cân bằng trọng lượng với cabin, thì thiết bị này còn có các tác dụng sau đây:

Thứ nhất đó là tạo lực căng cáp, theo đó sẽ tạo lựa ma sát nhất định giữa cáp tải và puly, giúp cho cáp tải luôn bám sát vào puly và hoạt động theo đúng đường ray dẫn, không bị trật khớp gây tới nhiều rủi ro không mong muốn.
Đối trọng thang máy còn có tác dụng giảm công suất máy kéo đi. Thay vì phải kéo nguyên khối lượng của cabin và tải thì đối trọng sẽ làm giảm mức tải đi chỉ còn bằng ½ tải trọng của thang. Từ đó giúp thiết bị này hoạt động tiết kiệm điện năng hơn.
Giúp việc nâng cáp tải nhẹ và dễ dàng hơn, đảm bảo thang máy luôn hoạt động ổn định và an toàn, giúp motor không hoạt động quá sức và kéo dài được tuổi thọ của thang máy.

Đối trọng thang máy được cấu tạo như thế nào?

Đối trọng thang máy được cấu tạo nên từ các bộ phận: rail dẫn hướng, khung đối trọng, cục đối trọng và shoe dẫn hướng. điều kiện cụ thể đối với từng bộ phận như sau:

Rail dẫn hướng hay còn gọi là rail đối trọng, sẽ được lắp đặt trên đỉnh hố thang mà từ mặt hố PIT.
Khung đối trọng là khung cơ khí, vị trí đặt các cục đối trọng vào.
Cục đối trọng là một khối tải có khối lượng 25kg -50kg. Kích thước của cục đối trọng sẽ tùy vào kích thước thực tế hố thang. Cục đối trọng có thể được làm từ chất liệu gang đúc hoặc bê tông và bọc sắt ở bên ngoài.
Shoe dẫn hướng chính là thiết bị kết nối khung đối trọng với rail dẫn hướng.

Nguyên lý hoạt động của đối trọng thang máy

Đối trọng thang máy hoạt động dựa trên cơ chế cân bằng trọng lượng và chuyển động ngược chiều giữa cabin và đối trọng. Điều này giúp hệ thống thang máy hoạt động hiệu quả hơn, giảm tải cho động cơ và tiết kiệm năng lượng.

Cân bằng trọng lượng: Đối trọng được thiết kế với trọng lượng bằng một nửa trọng lượng của cabin khi không tải, cộng thêm một phần tải trọng định mức. Điều này giúp thang máy duy trì sự cân bằng trong quá trình di chuyển, giảm áp lực lên động cơ và hệ thống dây cáp.
Chuyển động ngược chiều: Khi cabin di chuyển lên trên, đối trọng sẽ di chuyển xuống dưới và ngược lại. Chuyển động này tạo ra một hệ thống đối xứng, giúp giảm tải trọng mà động cơ phải chịu và làm cho quá trình vận hành trở nên mượt mà, ổn định hơn.
Hệ thống ròng rọc và cáp: Cabin và đối trọng được kết nối thông qua hệ thống ròng rọc và cáp. Khi cabin di chuyển, ròng rọc sẽ truyền lực giúp đối trọng di chuyển đồng bộ với cabin, đảm bảo sự cân bằng và hiệu quả trong hoạt động của thang máy.

Yếu tố ảnh hưởng đến hiệu quả hoạt động của đối trọng thang máy

Sau khi lắp đặt, thang máy sẽ được đưa vào vận hành. Hiệu quả hoạt động thực tế của đối trọng thang máy sẽ ảnh hưởng bởi các yếu tố:

Trọng lượng của đối trọng: Nếu trọng lượng đối trọng được tính toán chính xác (Trọng lượng của đối trọng thang máy = trọng lượng cabin + 50% tải trọng định mức của thang) thì thang máy sẽ hoạt động êm ái, cân bằng và ngược lại.
Vị trí lắp đặt: Vị trí lắp đặt ảnh hưởng đến lực căng của cáp và độ ổn định của thang máy. Nếu đối trọng được lắp đặt ở vị trí phù hợp thì sẽ đảm bảo lực căng cho cáp và sự êm ái của thang máy khi di chuyển lên, xuống.
Chất lượng vật liệu: Nếu vật liệu đối trọng được làm từ vật liệu bền, chống ăn mòn và chịu được tải trọng lớn thì đối trọng sẽ đảm bảo độ bền và giúp thang máy hoạt động ổn định.
Bảo trì: Việc bảo trì định kỳ cho đối trọng thang máy sẽ giúp kéo dài tuổi thọ và đảm bảo hiệu suất của đối trọng.

Lưu ý khi kiểm tra/giám sát chất lượng đối trọng khi lắp đặt, sử dụng thang máy

Việc kiểm tra và giám sát chất lượng đối trọng thang máy là yếu tố không thể bỏ qua để đảm bảo an toàn và hiệu quả vận hành lâu dài của hệ thống. Dưới đây là các lưu ý quan trọng cần thực hiện trong quá trình lắp đặt và sử dụng:

Lắp đặt hệ thống giảm chấn cho đối trọng: Giảm chấn giúp hấp thụ lực tác động khi đối trọng di chuyển, giảm rung lắc và bảo vệ các linh kiện liên quan. Theo tiêu chuẩn quốc tế, hệ thống giảm chấn phải được lắp đặt chính xác và kiểm tra định kỳ để đảm bảo khả năng hấp thụ lực tốt nhất.
Các thanh đối trọng phải được liên kết chắc chắn: Các thanh đối trọng thường được liên kết bằng bu-lông hoặc khung cố định, cần đảm bảo không có dấu hiệu nứt vỡ, gỉ sét hay lỏng lẻo. Theo kỹ thuật viên, các thanh đối trọng phải được kiểm tra 6 tháng/lần để đảm bảo độ ổn định và độ bền của vật liệu.
Đối trọng bê tông phải đảm bảo chất lượng: Đối trọng thường được làm từ sắt, bê tông, hoặc hợp kim chất lượng cao, có khả năng chịu lực tốt. Để thang máy vận hành ổn định, an toàn, bạn cần đảm bảo chất liệu đối trọng chắc chắn, không có dấu hiệu nứt/vỡ hay xuống cấp.

Kết luận

Đối trọng thang máy đóng vai trò vô cùng quan trọng. Nhờ có đối trọng, thang máy vận hành êm ái, tiết kiệm năng lượng, giảm chi phí bảo trì và tăng tuổi thọ cho động cơ. Liên hệ ngay Thang máy Nhà Việt để được tư vấn chi tiết và cụ thể về đối trọng thang máy phù hợp!

----------------------------------------------
