Bản vẽ thang máy tải khách là tài liệu kỹ thuật quan trọng giúp đảm bảo thi công đúng kỹ thuật, an toàn và đạt chuẩn chất lượng. Tuy nhiên, không phải ai cũng nắm được cách đọc bản vẽ thang máy và ứng dụng hợp lý. Cùng Viethomelift theo dõi trong bài viết dưới đây để giúp bạn giải quyết vấn đề nan giải trên nhé!
Bản vẽ thang máy tải khách là hệ thống bản vẽ thể hiện đầy đủ kết cấu, kích thước và vị trí của các thành phần trong hệ thống thang máy, từ hố PIT, khung thép dầm đặt máy, đến cửa tầng và buồng thang.
Bản vẽ giúp:
Định hình thiết kế khung thép phù hợp với công trình.
Là cơ sở để đội thi công lắp đặt đúng kỹ thuật.
Hạn chế tối đa sai sót, sai lệch kích thước trong quá trình thi công.

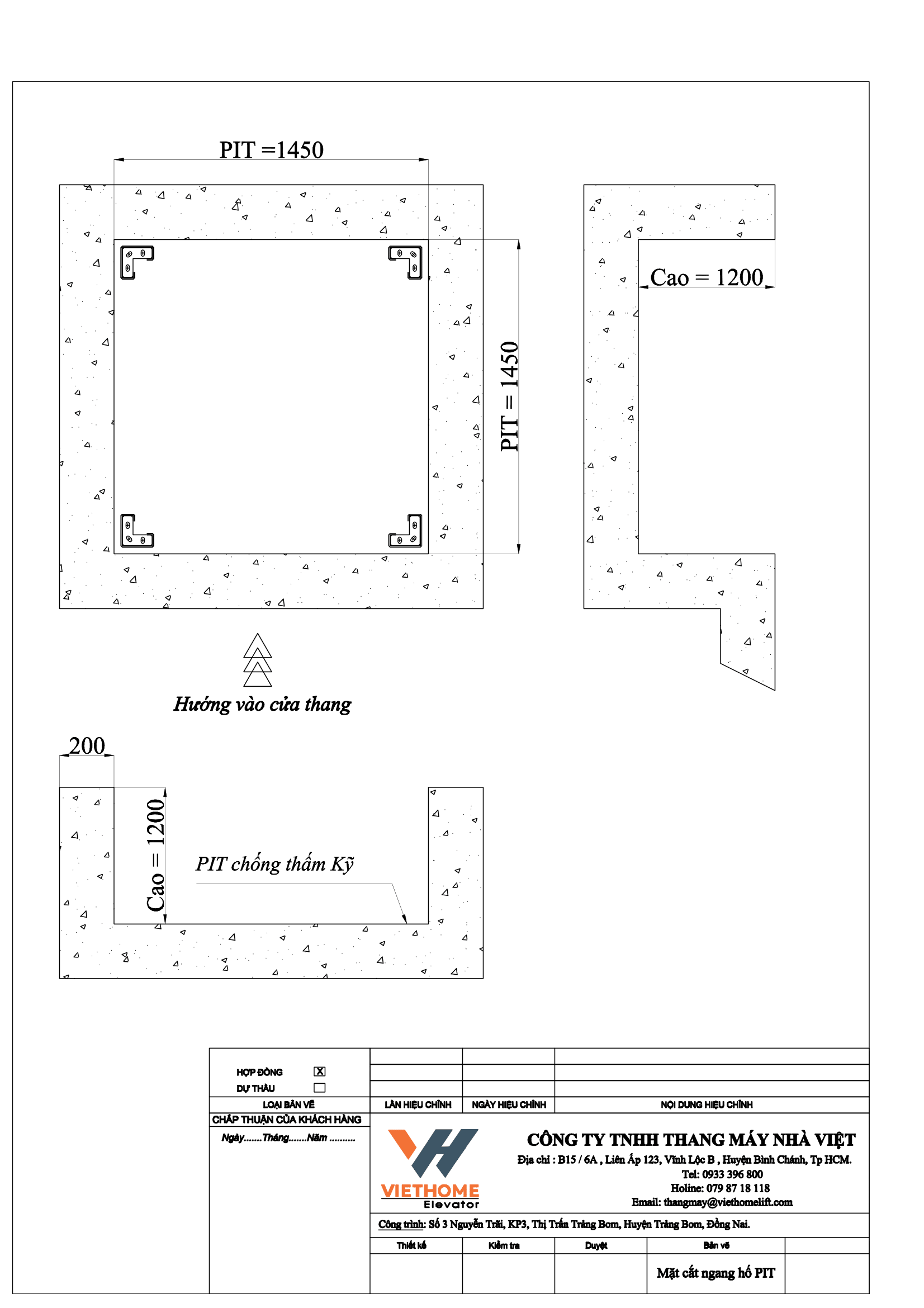

Hố PIT là phần móng đặt dưới cùng của giếng thang, thường sâu từ 1000mm đến 1500mm tùy loại thang. Bản vẽ mặt cắt ngang hố PIT thể hiện vị trí và kích thước của các móng bê tông, bulong chờ, lớp chống thấm, lớp thép sàn và hệ thống thoát nước.

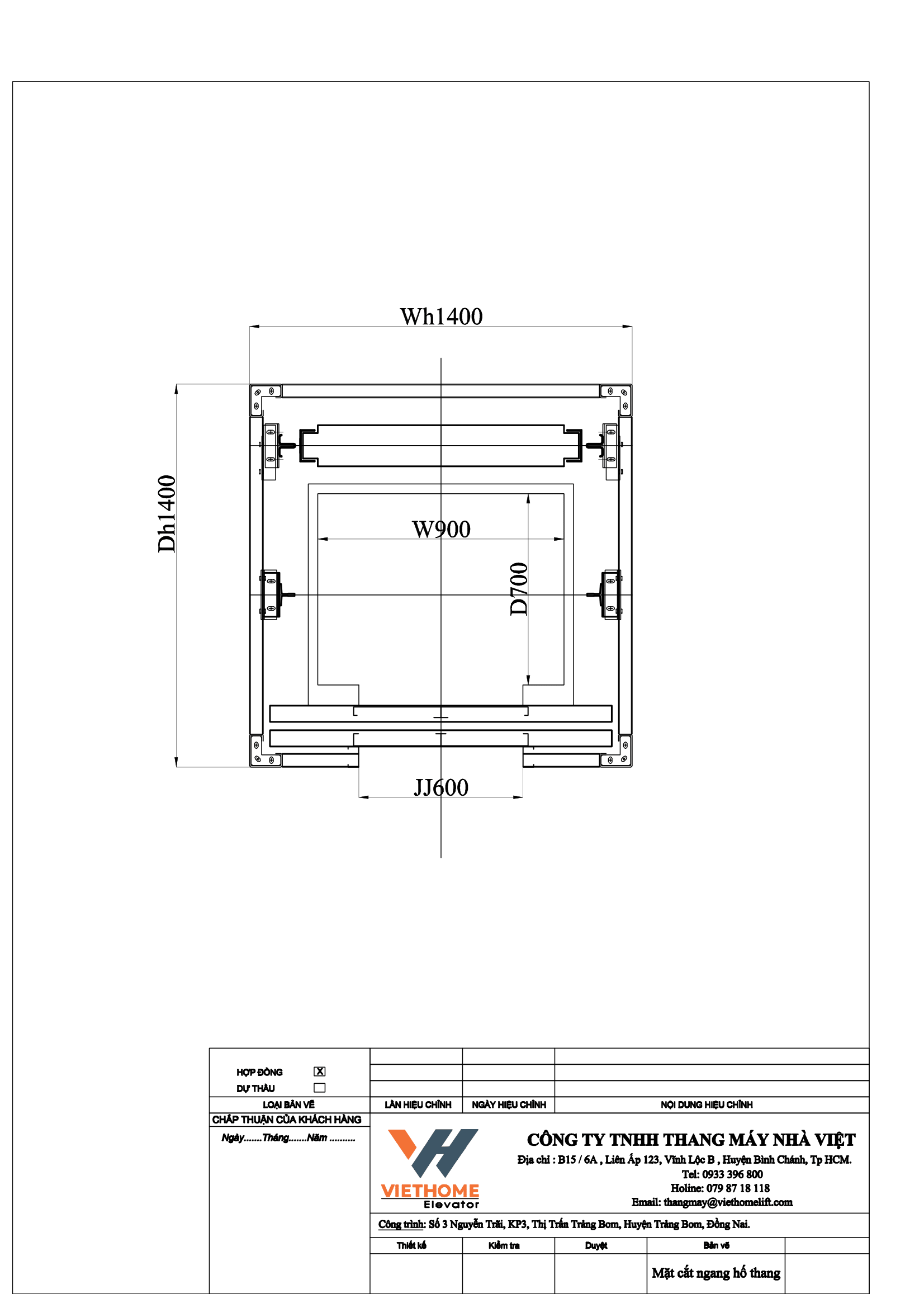

Bản vẽ mặt cắt ngang hố thang thể hiện cấu tạo tường bao, khung thép chịu lực và kích thước lọt lòng cabin. Đây là phần cực kỳ quan trọng để xác định rõ khoảng cách giữa cabin và tường, cũng như vị trí ray dẫn hướng, dầm sàn, và lưới thép neo.

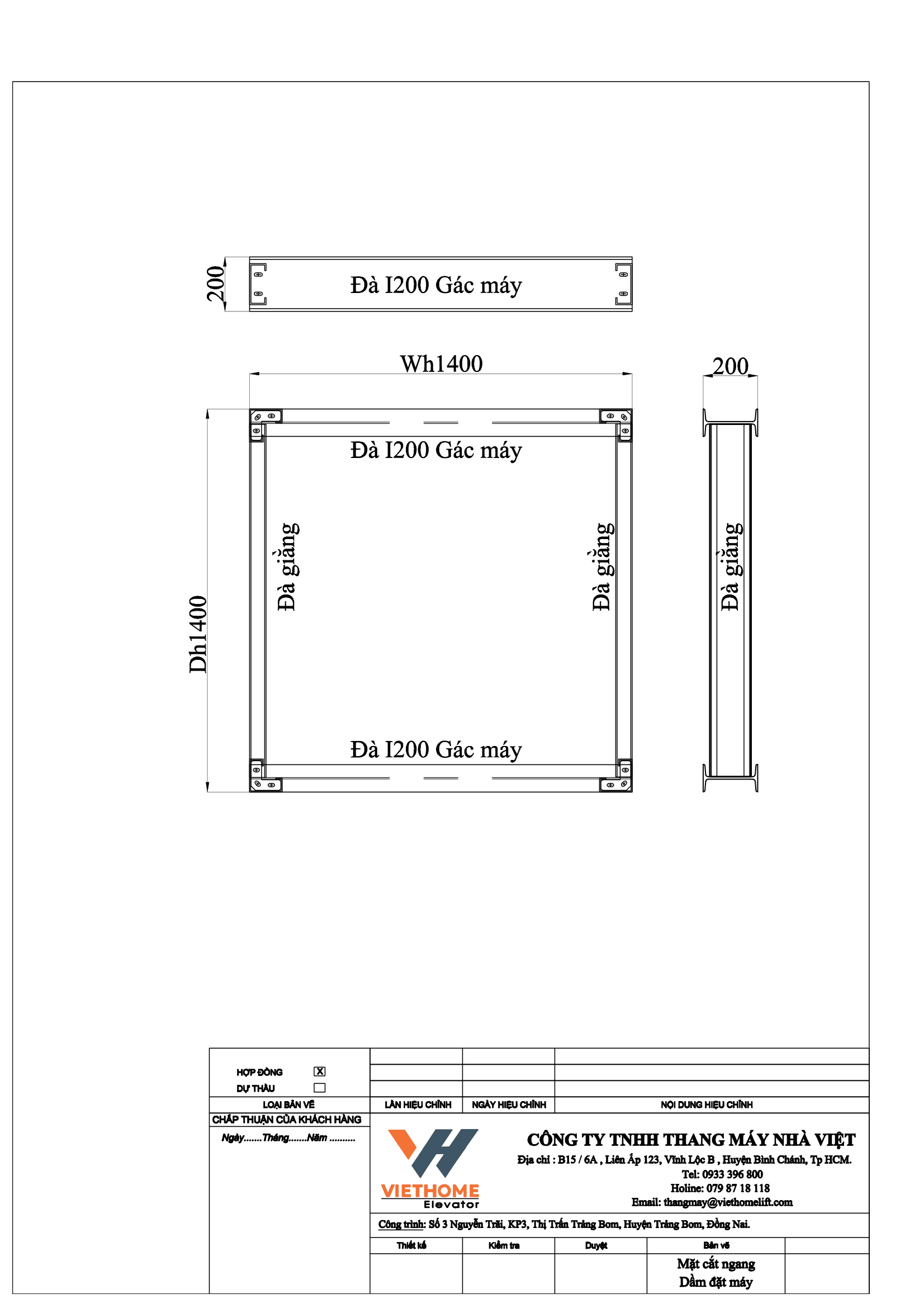

Dầm đặt máy là nơi chịu tải của toàn bộ hệ thống máy kéo. Bản vẽ thể hiện kích thước dầm ngang, vị trí lỗ bu-lông, lớp chống rung, bản mã, gối đỡ và hệ thống dây kéo. Yêu cầu kỹ thuật cao nhất ở phần này là đảm bảo chống rung và chịu lực động tốt.

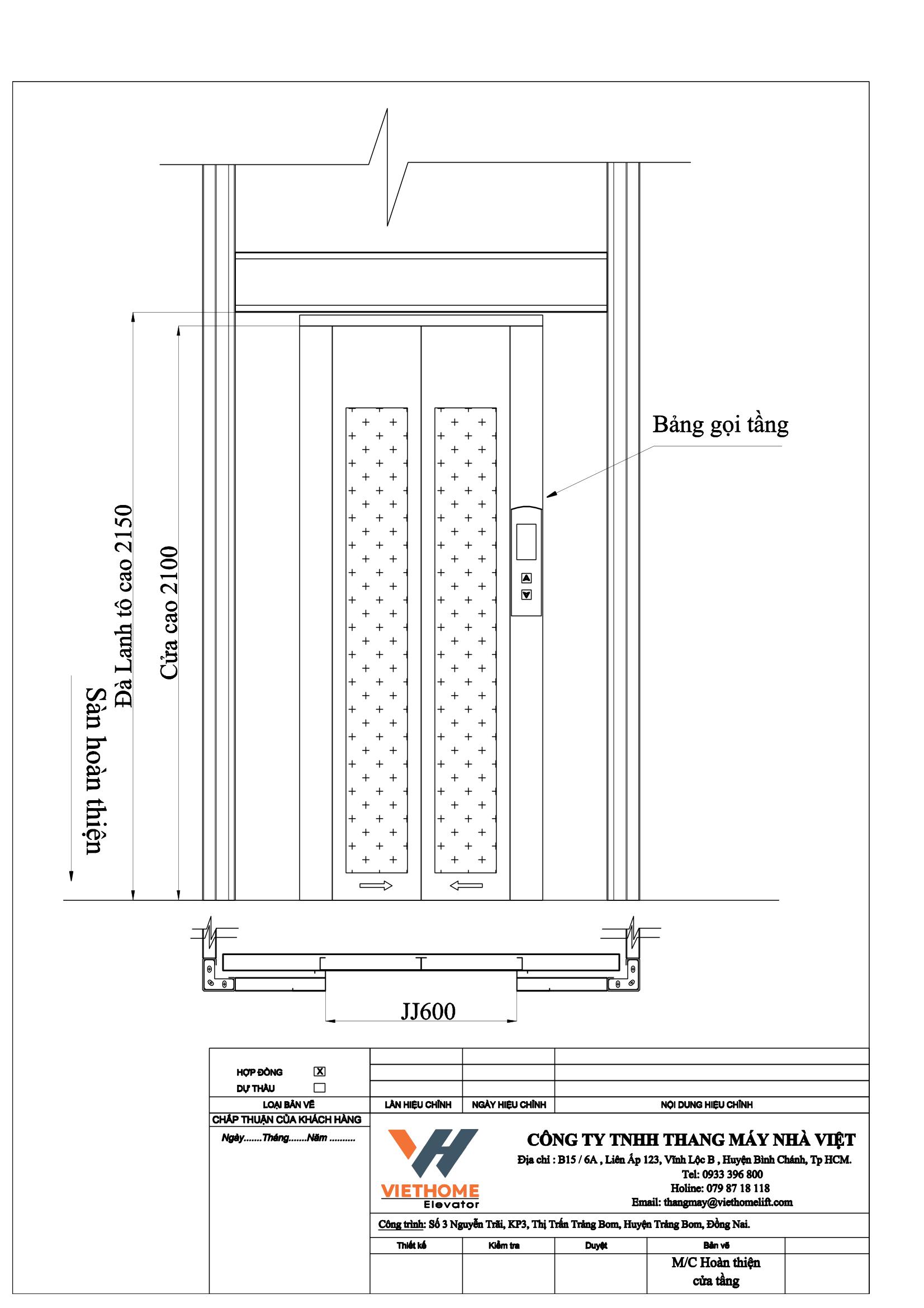

Chi tiết hoàn thiện cửa tầng thể hiện kết cấu khung bao cửa, lớp hoàn thiện gạch/đá bên ngoài, ray trượt cánh cửa và hệ thống chống cháy. Đây là khu vực liên kết giữa phần kiến trúc tòa nhà và thiết bị thang máy, đòi hỏi sai số cực nhỏ để tránh kẹt cửa.

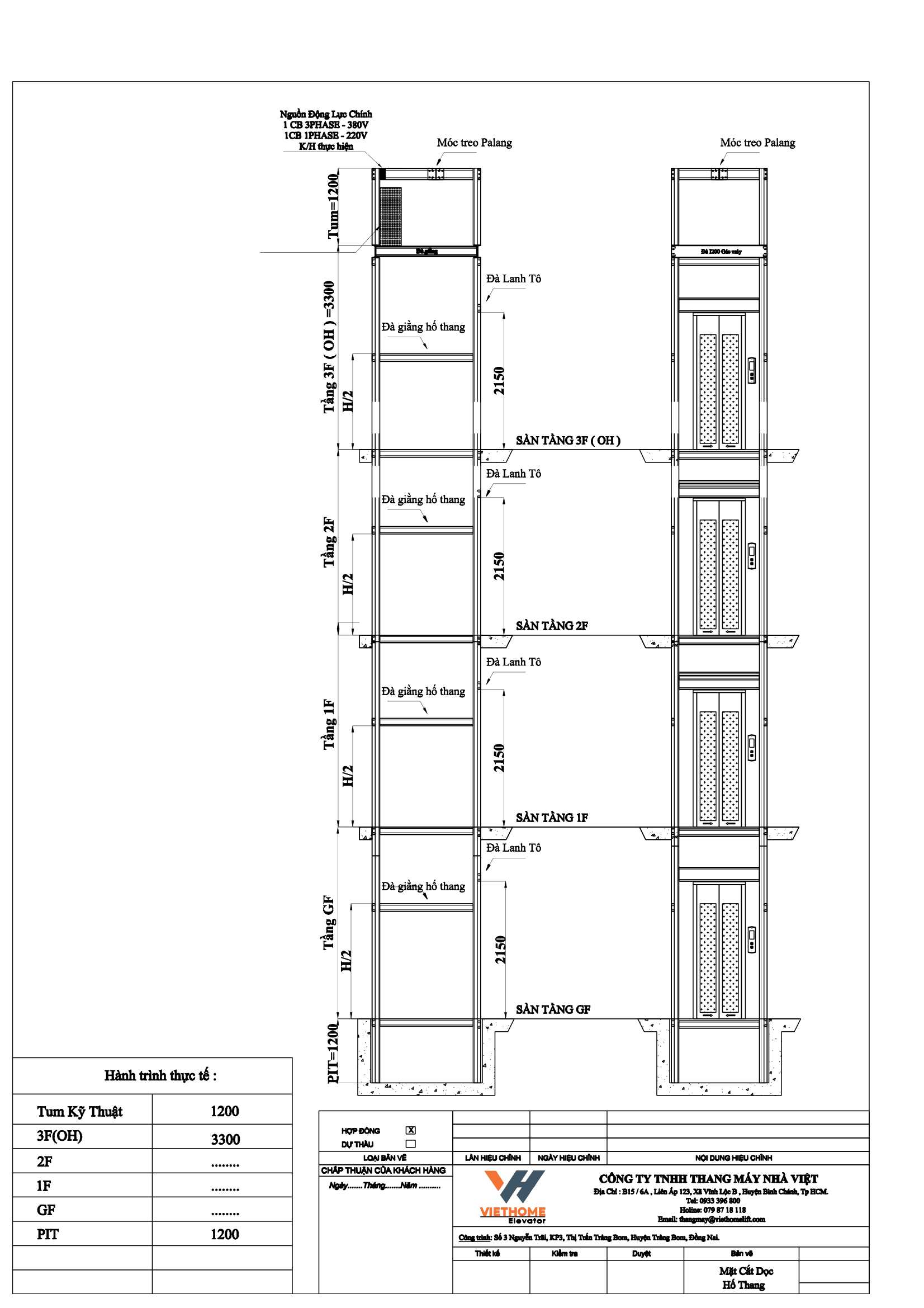

Bản vẽ mặt cắt dọc thể hiện toàn bộ chiều cao hố thang từ PIT lên đến đỉnh phòng máy hoặc nóc giếng thang. Bao gồm các vị trí cửa tầng, dầm ngăn tầng, cabin, đối trọng, ray dẫn hướng và hệ thống điện điều khiển. Đây là bản vẽ tổng thể giúp kiểm tra khả năng thi công và lắp đặt toàn bộ hệ thống thang.
Khi nhận được bản vẽ thiết kế thang máy tải khách, gia chủ cần biết cách đọc để nắm vững thông số và giám sát quy trình lắp đặt. Nhìn chung có những cách đọc hiểu chính sau:
Những bản vẽ kỹ thuật trong xây dựng luôn có những những ký hiệu chung để truyền tải thông tin chi tiết và thống nhất chỉ trong bản vẽ nhỏ. Chỉ cần nhìn qua, gia chủ và đội xây dựng sẽ biết được nguyên vật liệu cần chuẩn bị là gì, vị trí lắp đặt ra sao.
Kích thước | Ký hiệu | Ý nghĩa |
Hố thang | Wh | Chiều rộng của hố thang |
Dh | Chiều sâu hố thang | |
Carbin | Wc | Chiều rộng của cabin |
Dc | Chiều sâu của cabin | |
Hc | Chiều cao của cabin | |
JJ | Chiều rộng của cabin khi được mở ra | |
Thang máy | OH (Overhead) | Tầng trên cùng của thang máy |
Lần đầu đọc bản vẽ thang máy, gia chủ sẽ bối rối vì có nhiều chi tiết, không biết bắt đầu từ đâu. Do đó, bạn nên đọc theo trình tự bên dưới để nắm được tổng quan thiết kế và tìm được mối liên hệ giữa những bộ phận khác nhau.
Nếu như lần đầu đọc một bản vẽ xây dựng, quý gia chủ rất có thể sẽ bị rối và không biết nên bắt đầu từ đâu. Do đó, việc hiểu rõ thứ tự khi đọc bản vẽ là rất quan trọng, khi đi đúng trình tự như gợi ý dưới đây, quý gia chủ sẽ hiểu được tổng quát thiết kế và mối liên hệ giữa các bộ phận dễ dàng nhất:
Bản vẽ thang máy có nhiều tỉ lệ khác nhau, ví dụ như 1:5, 1:10, 1:50, 1:100, 1:200, 1:500,… Những con số này thể hiện kích thước trong bản vẽ thang máy và kích thước tương ứng khi lắp đặt thực tế. Vì thế, tùy thuộc vào mức độ phức tạp và khổ giấy mà bản vẽ có tỉ lệ phù hợp.
Nếu bạn cần bản vẽ chi tiết phù hợp cho công trình của mình, đừng ngần ngại hãy liên hệ Viethomelift.
Công ty TNHH Thang Máy Nhà Việt là đơn vị chuyên cung cấp và lắp đặt thang máy gia đình, thang máy tải khách, thang máy tải hàng,... với mẫu mã đa dạng, kích thước linh hoạt. Nhà Việt có trụ sở tại Vũng Tàu, xưởng sản xuất tại TP.HCM và 2 trạm sửa chữa tại 2 thành phố lớn là TP.HCM và Nha Trang.
Tham khảo thêm các bản vẽ khác của Viethomelift tại đây: https://drive.google.com/drive/u/0/folders/108vgcXIwRM2OkZM6omHarWAyRBVjj-xw
----------------------------------------------
